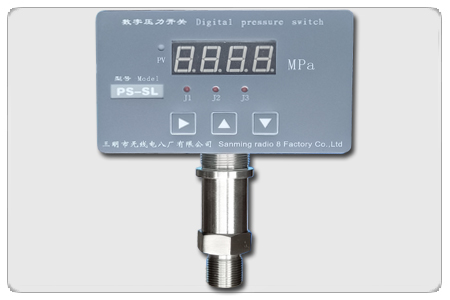

PS-SL型号仪表是在引进国外先进仪表技术的基础上，完善、创新设计的新一代仪表。其特点如下：
1．采用微机芯片，使线性技术智能化。
2．掉电采用EEPROM数据保护，输入设置的所有数据以及工作状态可永久保存，同时具有密码保护功能。
3．控制输出采用光电隔离，克服了控制对象对本机的干扰，增强仪表稳定性。
4．仪表具有看门狗电路，有自动复位功能、复位时继电器输出状态保持不变，有效地防止了“死机”和“误控”。
主要技术指标
1、使用条件：
环境温度：0℃—50℃，相对湿度≤85%
海拔高度：≤2000米
工作电源：DC24V
2、基本误差：≤±0.5%±1个字，特殊需要可以±0.2%±1个字
3、显示量程：0—1.0MPa 0—16.0MPa
4、抗干扰性能：输入共模250VAC，串模三倍于电量程（AC）50HZ干扰电压时，显示值变化小于基本误差
5、控制设定：键盘数字设定，控制灵敏度：±0.1%；控制误差：±0.1%
6、输出方式：
A)、继电器触点容量：220VAC，3A
B)、RS485或RS422通讯功能（选件）
C）、满足于主从线结构通讯，波特率320—9600；一位起始位、八位数据位、一位停止位，无奇偶校验位。
D)、模拟量输出：（选件）
0—10mA(负载电阻≤1.5KΩ)；0—5V
4—20mA(负载电阻≤750Ω)；1—5V
7、显示方式：超量程50个字时，超上量程显示“H-A”，超下量程显示“L- A”， 热电阻断线时显示“A-A”
8、功耗：整机消耗功率不大于3W
9、外形尽寸：125X60X58mm
10、螺纹接口:G1/2 ，M20×1.5
10、仪表重量：≤1Kg
后端接线及面板说明

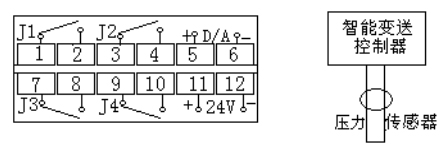

接线：仪表背面接线端子和外型结构如下图所示：
A)、压力传感器和仪表已连接好如上示意图。
B)、三组继电器报警控制输出：J1、J2、J3常开端子分别接端子(1、2)、
(3、4)、(7、8)，报警时则常开端子闭合。
C)、工作电源：直流24V正接端子（11）、负接端子（12）。
|
