一、概述

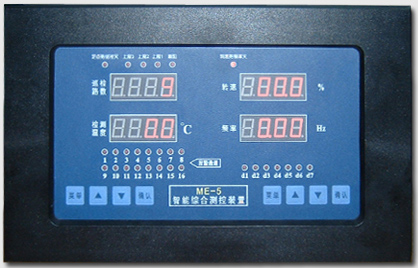

ME-5智能综合测控装置是转速信号测控装置与十六路巡检控制仪的结合。仪表的精确性、稳定性、可靠性三大指标达国内先进水平。
特点：
I、巡检表类
1、自动循环显示被测量值、巡检路数、报警通道。
2、具有三个上限及断阻报警。
3、可分别在2-16路范围内任意消隐不使用的巡检通道。
4、每路巡检时间在1.5-10秒内可设。
5、各巡检通道可各自设定第一上限、第二上限、第三上限设定值，共用继电器输出。
6、具有自动校零系统，使仪表不会随环境条件的变化而产生飘移。
II、转速仪类
1、有七路控制点输出。
2、可直接观察机组的频率或转速、转速百分比及百分比最大值。
二、主要技术指标
1、工作电源：70~220V DC 或 100~220V AC
2、工作环境：温度-20℃~50℃，湿度≤85%不含腐蚀气体；海拔高度≤2000米
3、测量范围：
1、巡检表：0.0~150.0℃、精度：±0.5%±1个字
2、转速仪：转速百分比:0.00~200.0%，精度：±0.1%
频率：0.01~200.0Hz%，精度：±0.1%
4、显示功能
1、巡检表：
上屏显示巡检路数，或设定参数代号
下屏显示实测数据或设定参数的数据
第一上限、第二上限、第三上限、断阻报警指示及具体功能通道指示灯
2、转速仪：
上屏显示转速百分比或设定参数代号
下屏显示发电机组的频率或转速或设定参数的数据
继电器J1—J7动作指示灯
5、控制设定：
1、巡检仪，全量程范围内可任意设定
2、转速仪，在一定范围内设定
6、继电器触点容量：220VAC，3A
7、RS485通讯功能，满足于主从线结构通讯，波特率300—9600可选
8、输入信号：
1、巡检仪：Pt100、Cu50、G53或Pt100与Cu50共用可选
2、转速仪：PT信号、永磁机信号，可选
|
