一、概述

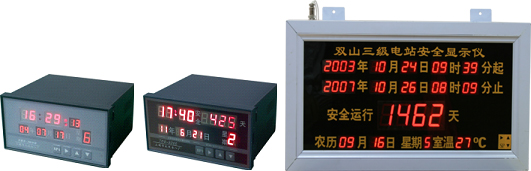

    TDS-3D00日历钟/事故时钟/安全天数显示仪。仪表的精度、智能化、稳定性、可靠性高，可根据用户需要进行设计，满足用户需要。

用途。水电厂（站）、火电厂、变电站、电力调度中心设备的安全运行记录及事故时间的锁定。

特点：TDS-3D00安全天/事故钟/日历时钟显示仪采用新式设计，具有完善的系统自检、系统保护、参数保存与输出功能。

1、安全运行、事故锁定、倒计时功能。

2、多重保护、隔离设计、抗干扰能力强、可靠性高。

3、丰富的软件功能及方便的操作界面。有公历、农历转换。

4、断电保护功能，可长时间断电，恢复供电后，显示当时时间。

5、完善的网络通讯功能。具有RS232、RS422、RS485通讯接口，与计算机进行高速、高效的双向数据交换。具备远程调试，诊断、数据采集能力。

二、仪表型号

型号	功 能 用 途
TDS-3D1001	显示当前时间（年/月/日/时/分）及安全运行天累计
TDS-3D1002	显示当前时间（年/月/日）及记录事故发生时间
TDS-3D1007	显示当前时间（年/月/日/时/分）及安全数运行累计，大屏幕尺寸可用户自定
TDS-3D1008	显示当前时间（年/月/日）及记录事故发生时间，大屏幕尺寸可用户自定

三、技术指标

1、使用条件：环境温度：-20°C~+55°C；相对湿度＜85％

2、输入无源触头，接收4路事故接点信号、对事时间记录锁定，

   安全天累计锁定停止

3、显示内容：年、月、日、时、分、新历、农历、温度值（或安全天数）

4、、时钟精度：±6秒/月；     温度误差±1℃

5、输出方式：继电器触点容量：220V AC/3A；

             ModbusRS485RTU、RS422、RS232通讯接口

6、工作电源：交流220V±15%，50±5Hz       开关电源：AC/DC 220~100V±20%

7、外形尺寸：开孔尺寸：152±1×76±1mm
