一、概述

    YSX1油积水信号装置安装于油箱底部。当油箱内油混有水并沉积于底部电极装置时，信号装置内的集成控制电路能发出报警信号，运行人员可打开电极装置的Gl/4直嘴旋塞把水放掉。YSX1-1为一路监测配套仪表；YSX1-4为4路监测配套仪表。

二、技术参数

   1)、工作电压：AC220V±10％、50Hz

    2)、信号接点：二常开、二常闭；250VAC、28VDC/5A

3)、含仪表一台，外形尺寸160×80×130 mm；开孔尺寸152×76mm

三、原理与结构

当油箱底部无积水时，电极装置中的两个电极处于断开状态，使集成电路N的2脚失去触发信号，3脚无电流输出，V由于无控制信号而呈截止，直流继电器J失电，常开触点没有闭合，由常闭触点接通无积水信号回路，发出无积水信号。

当油箱底部有沉积水时，电极装置中的两个电极被接通使集成电路N的2脚产生一个触发信号，N的3脚有电流输出，使V导通，直流继电器J得电，常闭触点断开，常开触点闭合，接通积水报警回路，发出积水信号。

YSXl-1油积水信号装置由电极装置和集成发信电路两部分组成。电极由不锈钢材料精制，防锈性能，导电性能好，发信电子控制线路主要由集成电路组成，灵敏度高，维护方便。

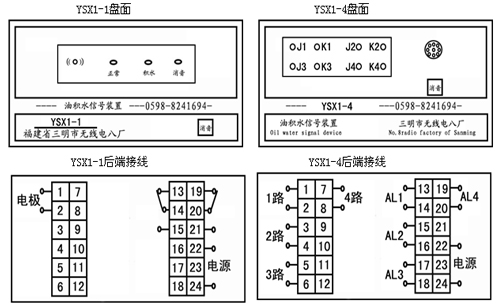

四、仪表盘面和后端接线

五、安装

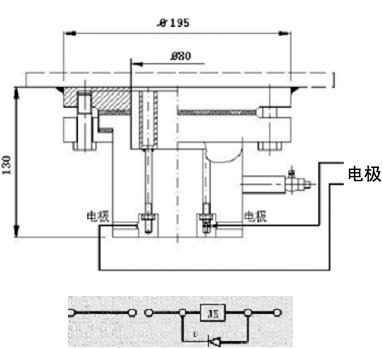

1、电极装置安装于油箱底部，开口尺寸φ80，信号装置安装在便于观察使用地方，二者间宜用屏蔽电缆连接并在一点接地。装于油箱底板的电极装置有4个电极，可分别并联使用其中两个。

2、信号装置面板装有一钮子开关，用于接通或断开220VAc电源，当须检查油箱底部有否积水时。可拨动钮子开关，接通信号装置电源，看有否积水信号发出。

3、继电器J接点用于直流电路中控制感性负载JZ时，应负载线圈并联耗能二极管D。如图所示：
