13.2、WZP/WZC-220/230系列装配式热电阻
|
13.2、WZP/WZC-220/230系列装配式热电阻
固定螺纹式热电阻
|
热电阻类别 |
产品型号 |
分度号 |
测温范围 |
保护管材料 |
直径 |
热响应时间 |
|
单支铂热电阻 |
WZP-220 |
Pt100
（BA1、
BA2 )* |
-200~420℃ |
不锈钢
1Cr18Ni9Ti |
ø16 |
≤90 |
|
WZP-221 |
ø12 |
≤300 |
|
WZP-230 |
ø16 |
≤90 |
|
WZP-231 |
ø12 |
≤300 |
|
WZP-220A |
ø16 |
≤90 |
|
双支铂热电阻 |
WZP2-220 |
ø16 |
≤45 |
|
WZP2-221 |
ø12 |
≤90 |
|
WZP2-230 |
ø16 |
≤45 |
|
WZP2-231 |
ø12 |
≤90 |
|
WZP2-220A |
ø16 |
≤90 |
|
铜热电阻 |
WZC-220 |
Cu50
(G)* |
|
ø12 |
≤120 |
|
WZC-230 |
|
ø12 |
≤120 |
|
WZC-220A |
|
ø12 |
≤120 |
注：“*”BA1、BA2 、G作特殊订货；220、221为防溅式，230、231为防水式；公称压力：10MPa
固定螺纹型号规格对照表 热电阻长度规格
|
产品型号 |
固定螺纹 |
产品型号 |
固定螺纹 |
|
总长L |
插深I |
总长L |
插深I |
|
WZP-220 |
M27×2 |
WZP2-230 |
M27×2 |
300mm |
150mm |
600mm |
550mm |
|
WZP-221 |
M27×2 |
WZ2-231 |
M27×2 |
350mm |
200mm |
900mm |
750mm |
|
WZP-230 |
M27×2 |
WZP2-220A |
G3/4 |
400mm |
250mm |
1150mm |
1000mm |
|
WZP-231 |
M27×2 |
WZC-220 |
M27×2 |
450mm |
300mm |
1400mm |
1250mm |
|
WZP-220A |
G3/4 |
WZC-230 |
M27×2 |
500mm |
350mm |
1600mm |
1450mm |
|
WZP2-220 |
M27×2 |
WZC-220A |
G3/4 |
550mm |
400mm |
2150mm |
2000mm |
|
WZP2-221 |
M27×2 |
|
|
|

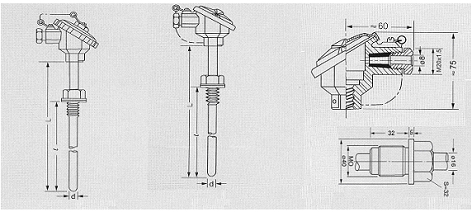

防溅式 防水式 接线盒和固定螺纹
|
|
|
|
