  14.3、TDSB-483型压阻式压力变送器
14.3、TDSB-483型压阻式压力变送器

一、概述

    TDSB-483型压阻式压力变送器是为使用环境比较恶劣的露天现场设计的高性能压力变送器。该产品集我厂在多年传感器和变送器专用电路生产方面的多项专有技术和引进技术。TDSB-483为标准的二线制,4-20mADC输出,24V直流供电。量程调节和零迁移范围宽并可直接安装在测量管道上,使用方便。具有精度高,稳定性好,体积小等突出优点

适用:电力、石油、化工、冶金、轻工、纺织、建材、水文地质、食品、医药等行业。

二、测量范围及过范围

    测量范围:0~10kpa~60Mpa            过范围:1.5倍上限值压力

三、技术性能

基本误差

最小值

典型值

最大值

单位

非线性

<100kPa

0.1

0.3

0.5

量程的±%

>100kPa

0.3

0.5

量程的±%

迟滞

<100kPa

0.15

0.25

量程的±%

>100kPa

0.05

0.1

0.15

量程的±%

重复性

<100kPa

0.25

0.5

量程的±%

>100kPa

0.15

0.25

量程的±%

影响量附加误差

温度影响

<100kPa

0.5

1

2

量程的±%,参比25

>100kPa

0.3

0.5

1

量程的±%,参比25

稳定性

0.2

量程的±%,一年

四、环境条件

单位

参比条件

额定条件

运输条件

环境温度

20±2

-10-80

-40-100

介质温度

20±2

-10-80

相对湿度

%

60-70

0-100

0-100

大气压力

kPa

86-106

振动频率

Hz

1-300

加速度

X9.81ms-2

<0.1

<3

振幅

Mm

<0.13

冲击

X9.81ms-2

10

五 、电气性能

供电电源:24V DC,可在20~40V DC范围内可靠工作

输出信号:二线4~20mDC

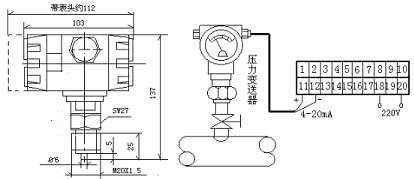

六、外形尺寸及安装图

七、量程调整范围

TDSB-483型压力变送器设计有零点和量程微调节器电位器,允许用户在必要时对变送器的零点和满量程输出进行调整。

零点和量程调整方法:

一般情况下,变送器的用户不需进行调整。若由于某种原因需进行零点或量程调整。必须具备下列两个条件:

1、高精度标准压力源。精度至少要高于变送器2~3倍。

2、高精度直流电流表。读数至少要准确到0.01mA

若用户具备以上条件,可按下面方法进行调校。

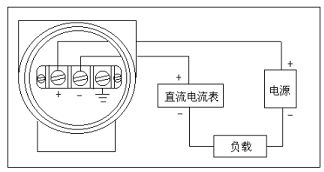

八、电气连接图

九、TDSB-483型变送器型号及规格代号表

TDSB-483

型压阻式变送器

量程编码

测量范围

量程编码

测量范围

0A

0~10~0~35kPa

12

0~0.60~2.0MPa

02

0~20~0~35kPa

13

0~1.0~0~3.5MPa

03

0~30~0~35kPa

14

0~2.0~0~7.0Mpa

07

0~60~0~35kPa

15

0~3.0~0~10.0MPa

08

0~100~0~350kPa

17

0~4.0~0~20.0MPa

09

0~200~0~700kPa

18

0~8.0~0~40.0MPa

10

0~300~0~100kPa

19

0~10.0~0~60.0MPpa

代号

输出信号

E

4~20mA DC

标准输出信号

F

1~5V DC

特殊要求可提供

J

0~5V DC

Q

0~10mA DC

U

0~20mA DC

代号

结构材料

隔离膜片

接口

壳体

电子壳体

  22

316L不锈钢

不锈钢

不锈钢

铝合金

25

不锈钢

不锈钢

35

哈氏合金

不锈钢

代号

附加功能

M1

0~100%线性指示表(仅4~20mA)、

M2

数码管LED显示

M3

液晶显示LCD显示

P

齐平膜片

I

本安防爆型iaIICT6

C1

M20X1.5外螺纹压力

C3

G1/2外螺纹压力接口

G

表压型

A

绝压型

S

密封参考压力型

TDSB-483  030~30Kpa)  F     22      M1C3G

例:表示TDSB-483型压阻式变送器,量程0~30kPa,输出1~5V,隔离膜片316L不锈钢,接口不锈钢、铝合金电子壳体,0~100%线性指示表G1/2外螺纹压力接口、表压型。

注:变送器可进行零点正负迁移,最大负迁移可到-100kPa若不说明,则出厂时按无迁移和该量程编码最大量程调校。
