一、概述
杆式静压液位变送器是基于所测液体静压与该液体液位高度成正比的原理，采用扩散硅敏感元件的压阻效应，将静压转成电信号。经过温度补偿和线性校正。转换成4～20mADC标准电流信号输出。

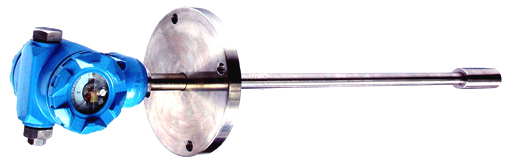

杆式式静压液值变送器的传感器部分可直接插入到液体中，变送器部分可用法兰或支架固定，安装使用极为方便。主要应用于城市给排水、水库、河流、海洋、储油罐、装存糊状物或泥浆的罐及石油、化工、电厂等部门的水位及其敞开式容器液体的液位测量、被测液体介质无论是水、油、酸、碱及粘稠性液体都能测量，这是工矿企业工业过程检测控制系统中理想的液位变送仪表。
二、特点
◆ 使用水、油、粘度较大的糊状高精度测量，
不受被测介质起泡、沉积、电气特性的影响
◆ 直接投入到被测介质中，安装使用相当方
便。无可动部件，高可靠性，使用寿命长。
◆宽范围的温度补偿。具有电源反相极性保护
及过载限流保护。
三、主要技术参数
◆ 测量范围：0.2~2m 精 度：0.5％
◆ 工作温度：-20~80℃ 相对湿度：≤85％
◆ 输出信号：二线制4~20mA DC或RS485通讯接口
◆ 电源电压：标准24V DC 或 AC/DC220V
◆ 不灵敏区：≤±1.0％FS
◆ 继电器输出：5A/220V 上下限控制方式可任意设置
◆ 负载能力：0～600 Ω
◆ 防护等级：IP68
四、型号表
|
TDSB-410 |
杆式式静压液位变送器 |
|
|
|
H |
量程/安装高度，用实际需要的长度表示 单位：m |
|
|
|
T |
M20X1.5外螺纹连接 |
S |
M27X2外螺纹连接 |
|
N |
法兰安装，N=DN40 N1=DN60 N2=DN90或按用户要求加工 |
|
|
|
22 |
隔离膜片：316L不锈钢 |
不锈钢接口、铸铝壳体 |
|
25 |
隔离膜片：钽 |
不锈钢接口、铸铝壳体 |
|
|
|
M2 |
数码管LED显示 |
M3 |
液晶显示LCD显示 |
|
|
|
J |
J1、J2、J3、J4、J5为1-5个接点输出 |
|
|
|
R7 |
RS485输出 |
D |
4~20mA输出 |
|
|
|
V2 |
220V |
V4 |
二线DC24V |
|
|
|
|
|
|
|
TDSB-410 - 1（1.2） N2 , ;22 , M2 J2 D 例 |
例：表示量程1m杆长度1.2m，DN90的法兰连接，隔离膜片316L不锈钢接口、铸铝壳体，数码管LED显示，2个接点输出，带4~20mA输出，工作电源AC/DC220V
