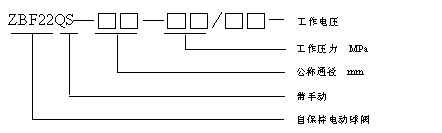

三、主要技术参数

1)、本阀采用球面密封结构、无泄漏、耐压和工作压力等级更高。

2)、球阀驱动采用星行减速执行机构，可满足水电站潮湿环境要求。

3)、阀位置有两者机械显示和开关接点输出。

4)、介质：油、水、无腐蚀性气体。

5)、公称通径：Φ15～Φ150

6)、额定压力：1.6、2.5、4.0、6.3MPa。

7)、电源电压：AC380V、AC220V、DC24V、DC220V

8)、环境温度：0～45℃；介质温度：≤150℃；相对湿度：≤95%RH。

9)、连接方式：内螺纹或法兰连接。

四、外型及安装尺寸

1、 法兰连接

法兰连接规格尺寸表

型号	ф	ф1	H	L	L1	n-фd
ZBF22QS-15	95	65	256	130	156	4-ф14
ZBF22QS-20	105	75	264	140	156	4-ф14
ZBF22QS-25	115	85	283	150	156	4-ф14
ZBF22QS-32	135	100	300	165	156	4-ф18
ZBF22QS-40	145	110	367	180	208	4-ф18
ZBF22QS-50	160	125	377	200	208	4-ф18
ZBF22QS-65	180	145	453	220	256	4-ф18
ZBF22QS-80	195	160	473	250	256	8-ф18
ZBF22QS-100	215	180	512	280	256	8-ф18
ZBF22QS-125	245	210	567	320	322	8-ф18
ZBF22QS-150	280	240	603	360	322	8-ф23

2、螺纹连接

螺纹连接规尺寸格表

型   号	DN	G	L	L1	H
ZBF22QS-15	15	G1/2″	72	160	177
ZBF22QS-20	20	G3/4″	85	160	180
ZBF22QS-25	25	G1″	90	160	190
ZBF22QS-32	32	G5/4″	112	160	194
ZBF22QS-40	40	G3/2″	120	160	209
ZBF22QS-50	50	G2″	145	160	218

五、角度的调整

    1.电气限位的调整

    松开限位凸轮的顶丝，使其轻轻转动，从而调整

凸轮角度来改变来改变微动开关的制动位置。确定位置后，

紧固凸轮的顶丝，调整完毕。

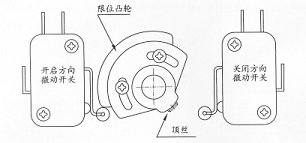

限位凸轮和微动开关的布局图

2．机械限位的调整

      用手柄使执行器转动至全开位置，

松开锁紧螺母，旋转顶丝使其与

机械挡块接触后再反向旋转180度

并锁紧螺母.全闭位置的机械挡块调

整采取以上相同方法.

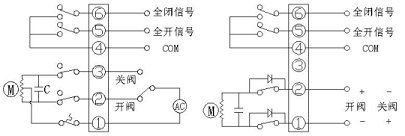

六、接线端子图

直流三线制

交流220V接线图                  直流二线制接线图
