  15.7、ZBF23QS二位三通自保持电动球阀
15.7、ZBF23QS二位三通自保持电动球阀

一、功能及特点

    ZBF23QS双动二位三通自保持电动球阀,其开(关)阀由内、外部回路共同控制,当开(关)阀信号接通时,线圈励磁,产生旋转力矩, 带动球阀阀芯转动,阀芯转到全开(关)位置时,阀内部机构自断电,阀保持开(关)位置。
    ZBF23QS型电球阀适用空气、油、水等无强腐蚀性流体。工作时,对流体的流向不作要求,对流体的进、出口压力不作要求,对介质的清洁度不作严格要求,可广泛用于电力、石油、化工、冶金等部门,用以远程控制管道中介质的流通与中断。用于机组的制动空气围带充气。
    1.本阀采用球阀结构,增强密封性能,延长使用寿命。
    2.线圈瞬时带电,避免传统电磁阀因长期带电易烧线圈而无法工作。
    3.对介质流向不作要求,电磁阀两腔口互为进、出口。
    4.对进、出口工作压力不作要求,在0~6.4MPa压力范围内均能正常工作。
    5.工作时,需要内、外部回路共同作用方能转换阀的关、闭状态,故即便外部开关信号误动作,只要内部回路正常,不会引起阀误动。
    6.本阀采用扩口式管接头安装方便。
    7.本阀全部采用不锈材料,确保良好运行。

二、技术参数

1公称压力:6.4MPa
    2工作压差:06.4MPa间任何压力均可,亦适用于真空管道
    3工作介质:空气、油、水

4介质温度:0150℃
    5介质流向:正、反向均可

6环境温度:-2040℃
    7相对湿度:≤95%
    8电源:DC 220V110V48V24V
            AC 220V110V48V36V
    9功率:75W
    10外形尺寸:74×66×210

11开阀时间:6
    12关阀时间:15秒

13连接方式:卡套式连接。

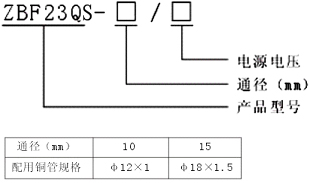

三、选型

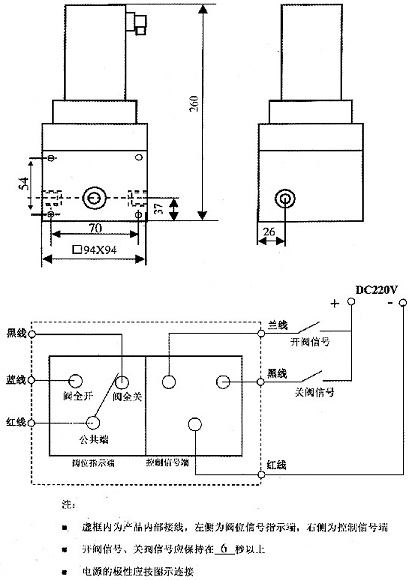

四、外形及安装尺寸图
