  您现在的位置是:首页>>选型指南>>15.9、KHB3K 高压三通球阀

  15.9、KHB3K 高压三通球阀
15.9、KHB3K 高压三通球阀

一、概述

    KHB3K型高压三通球阀是依据国外资料研制而成,主要用于液压管路中控制油液、气的流通、流向和截止。本系列高压多路球阀具有流阻损失小、密封性能可靠、操作方便、外观精美等特点。本系列多路球阀主要由阀体、球体、阀杆、手柄和密封装置等组成。阀体采用钢质锻件,表面镀铬。同时也提供不锈钢球阀。本系列高压球阀主要有二种连接方式:内螺纹连接、法兰连接

二、型号说明



三、操作说明

    以P口为正面看,当手柄转向B口时,P口与A口相通;当手柄转向与P口平行时,P口与B口相通。

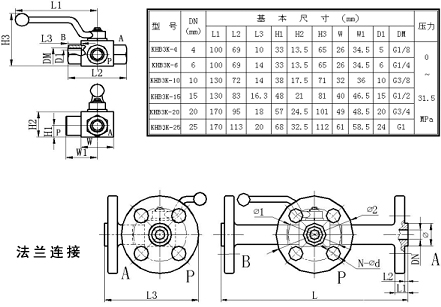

四、外形尺寸

法兰连接常用型号

DN

Ф

Ф1

Ф2

N-Фd

L

L1

L2

L3

KHB3K-15-31.5/F

15

35

82.5

120

4-Ф22

300

18

13

150
