一、概述

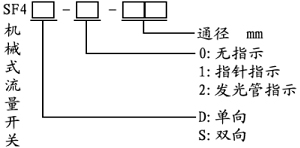

SF4型机械式流量开关用于测量流经管道的液体流动状态, 如:水、油、乙稀、乙二醇等对铜无腐蚀作用的液体。是一种新型的检测装置,广泛用于水电站供水系统断水保护。采用日本欧姆龙微动开关,动作轻巧。 二、型号说明
三、技术参数 1、动作压力:0.1-1.0 MPa ;
2、 最大压力:1.5MPa ;
3、绝缘电阻:Over 100M,DC500VM ;
4、 触点寿命:1000K 次 ; 5、流体温度:Max 100℃,可选150℃ ;
6、接口螺纹材质:不锈钢
7、触点容量:AC220V/3A;DC230V/0.15A;
四、选型参数
通 径 (DN) |
mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
最低设定
出厂设定 |
流量增加 |
m3/h |
1.11 |
1.36 |
2.22 |
2.89 |
4.27 |
5.51 |
6.82 |
9.02 |
13.33 |
17.99 |
流量减少 |
m3/h |
0.66 |
0.82 |
1.27 |
1.59 |
2.13 |
2.63 |
2.72 |
4.49 |
6.65 |
8.99 |
最高设定 |
流量增加 |
m3/h |
2.12 |
2.32 |
3.80 |
5.22 |
7.45 |
9.63 |
11.83 |
16.69 |
26.13 |
37.70 |
流量减少 |
m3/h |
1.82 |
2.09 |
3.41 |
4.43 |
5.45 |
8.51 |
10.47 |
14.58 |
20.99 |
27.94 |
五、调节方式
1、打开液体流量开关上盖;
2、调高流量设定:顺时针扭动调整螺丝;
3、调小流量设定:逆时针扭动调整螺丝;
4、离开现场前,置液体流量开关上盖于原处。

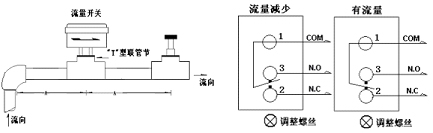

六、安装与接线图
注:可装于水平或垂直管道上,但开关两侧必须有不少于管径5倍的直线长度。
|
