  您现在的位置是:首页>>选型指南>>16.2、SFG机械式流量开关

  16.2、SFG机械式流量开关
16.2、SFG机械式流量开关

一、概述

    SFG/SFGX型单向机械式流量开关用于测量流经管道的液体流动状态, 如:水、油、乙稀、乙二醇等对铜无腐蚀作用的液体。是一种新型的检测装置,广泛用于水电站供水系统断水保护。采用日本欧姆龙微动开关,动作轻巧

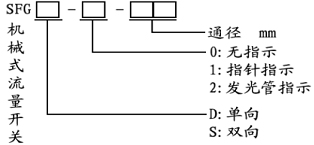

二、型号说明



三、技术参数

  1、动作压力:0.1-1.0 MPa ;

  2、 最大压力:1.5MPa ;

  3、绝缘电阻:Over 100M,DC500VM ;

  4、 触点寿命:1000K 次 ;
  5、流体温度:Max 100℃,可选150℃ ;

  6、接口螺纹材质:不锈钢

  7、触点容量::AC220V/3A; AC125V/5A; DC230V/0.15A; DC115V/0.3A;

  8、螺纹接口:管径大于32(1 1/4)以上螺纹接口均为1″

四、选型参数

通   径  (DN

mm

20

25

32

40

50

65

80

100

125

150

3/4

1

11/4

11/2

2

21/2

3

4

5

6

最低设定

出厂设定

流量增加

m3/h

1.11

1.36

2.22

2.89

4.27

5.51

6.82

9.02

13.33

17.99

流量减少

m3/h

0.66

0.82

1.27

1.59

2.13

2.63

2.72

4.49

6.65

8.99

最高设定

流量增加

m3/h

2.12

2.32

3.80

5.22

7.45

9.63

11.83

16.69

26.13

37.70

流量减少

m3/h

1.82

2.09

3.41

4.43

5.45

8.51

10.47

14.58

20.99

27.94

五、调节方式

  打开液体流量开关上盖;调高流量设定:顺时针扭动调整螺丝;调小流量设定:逆时针扭动调整螺丝;离开现场前,置液体流量开关上盖于原处。

六、安装与接线图

注:可装于水平或垂直管道上,但开关两侧必须有不少于管径5倍的直线长度
