一、原理，结构
基于热式原理，在封闭的探头内包含两个电阻，其中一个被加热作为探测电阻，另一个未被加热作为基准电阻，当介质流动时，加热电阻上的热量被带走。电阻值被改变。两个电阻差值被用作判断流速的依据。
特点
无活动部件，免维护，安装方便，一种型号适用多种管径要求。开关量连续可调，极低的压力损失，结构紧凑。LED显示流动趋势及开关状态。
应用
气液两用型，可用于气动和液压系统，可用于循环水、切削液及润滑油的断流监测，以及泵的空转保护。
二、技术参数
1、设定范围：1~150cm/s（水），3~300cm/s（油）
20~2000cm/s（空气）
2、信号输出：PNP，NPN，继电器，模拟量（4~20mA）
常开+常闭（SPDT）
3、供电：24V±20%DC或230V±15%AC
4、接通电流：最大400mA（PNP或NPN）
最大4A（继电器型）
5、空载电流：最大80mA
6、流量指示：LED排（6个）
7、设定方式：电位计设定
8、耐压范围：100bar
9、温度梯度：4℃/s
10、响应时间：1~13s，典型值2s
11、初始化时间：8s
12、电气保护：反相，短路；过载保护
13、防护等级：IP67
14、介质温度：-20~80℃
15、环境温度：-20~80℃
16、储存温度：-20~100℃
17、接线方式：M12接插件/直接附2米线可选
18、材质：
探头：不锈钢
外壳：PBT
19、重量：0.4kg
注：1）模拟量输出型只有直流供电
2）模拟量输出型只有M12接插件，交流供电型只有直接附线

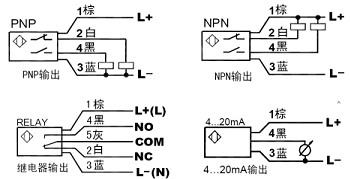

三、接线图

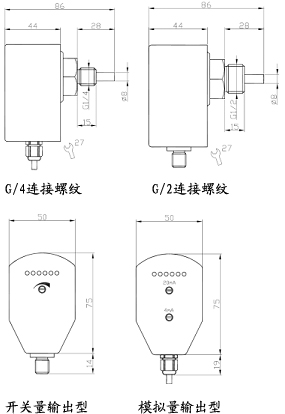

四、尺寸图

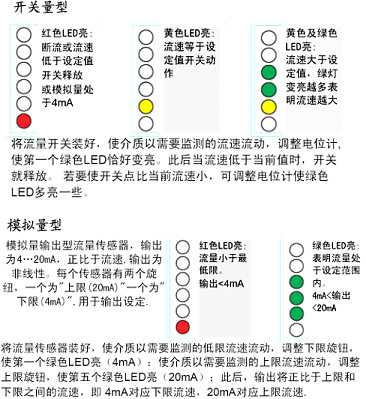

五、LED功能及设定

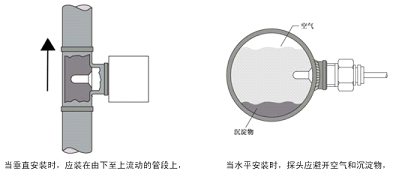

六、安装
七、选型表
|
FT10N |
- |
G12 |
H |
D |
P |
P |
Q |
描述 |
|
FT10N |
- |
|
|
|
|
|
|
FT10N系列 电子式流量开关（传感器） |
|
|
|
G12 |
|
|
|
|
|
接口螺纹G1/2 |
|
|
|
G14 |
|
|
|
|
|
接口螺纹G1/4 |
|
|
|
|
H |
|
|
|
|
接口螺纹 外螺纹 |
|
|
|
|
|
D |
|
|
|
直流24V±20%供电 |
|
|
|
|
|
W |
|
|
|
交流230V±15%供电 |
|
|
|
|
|
|
P |
|
|
PNP输出 |
|
|
|
|
|
|
N |
|
|
NPN输出 |
|
|
|
|
|
|
C |
|
|
继电器输出 |
|
|
|
|
|
|
A |
|
|
4~20mA输出 |
|
|
|
|
|
|
|
R |
|
常开+常闭输出（SPDT） |
|
|
|
|
|
|
|
- |
|
4~20mA输出 |
|
|
|
|
|
|
|
|
Q |
接插件式 |
|
|
|
|
|
|
|
|
C |
直接附线式 |
选配附件-用于接插件型
|
ST04- |
PU |
02 |
F |
G |
详述 |
|
ET04- |
|
|
|
|
M12四芯附线接插件 |
|
ST04- |
|
|
|
|
自接线式M12附线接插件 |
|
|
PU |
|
|
|
PUR材质 |
|
|
|
02 |
|
|
2米长 |
|
|
|
05 |
|
|
5米长 |
|
|
|
10 |
|
|
10米长 |
|
|
|
|
F |
|
母插头 |
|
|
|
|
|
G |
直型 |
|
|
|
|
|
W |
弯型 |
注：继电器型产品需采用5芯接插件，型号与四芯接插件类似，只需将S（E）T04改为S（E）T05.
|
