  16.7、9014经济型流量开关
16.7、9014经济型流量开关

一、工作原理

    热传温差的原理并不复杂,它是利用热的传播扩散特性,将高温区域向低温区域传递热量。应用在流量检测方面,表现区域温差的值对应流量大小。

我们利用热传温差的工作原理,在封闭的探头内放置发热模块及感温模块,探头的热传温差值与被测量介质流速密切相关,当管道内介质以稳定的流速流动时,感应模块接收到发热模块感测的是一个固定值。当流过探头的流速发生变化时,感热模块会传出随之变化的温差信号,经过处理器将对应流速的结果输出。

二、特点

热传温差技术是Opine公司在流体控制领域的巨献,成功的解决了困扰工程界的流量瞬时检测的难题。其先进的技术手段,以及先进的生产工艺促就了OPIN一流产品的形象。他的典型特点如下:

1、没有任何活动部件,因此与机械流量开关相比它不会因为腐蚀、断裂、挡板变形等原因而造成失灵;

2、适用于不同介质的流量监控,包括一些不纯净的液体和气体介质;

3、插入式安装方式,满足多种管径安装要求;

4、流量检测范围宽,精度高,可满足客户对流体不同流速的控制要求;

5、LED灯清晰指示介质流动的状态;

6、开关量输出连续可调,操作简便方便。

7、超长的使用寿命于免维护设计相结合,让您的设备彰显巨大的竞争优势。

诸多的产品优势已经在工业电炉,焊接设备,激光设备,微波设备,玻璃机械,印刷机械,机床,以及大型变压器等领域得到充分发挥。

三、尺寸图

G1/4G1/2连接螺纹

四、接线图



五、技术参数

基本参数

1、介质:液体、气体

2、监视功能:流速:选择点(min/max)

             报警指示:LED(红)

             信号输出:继电器,NPNPNP4~20mA

             最大负载:30VDC/220VAC 3A

3、温度范围:介质:-20。。。+80

             环境:-20。。。+80

电气参数

4、工作电压:DC24V(18。。。32V)

5、空载电流:<35mA

6、状态指示:LED(绿)

流量监控

7、调整范围:水:1。。。150cm/s

             油:3。。。300cm/s

             气:20。。。200cm/s

8、重复精度:±2%

9、迟滞:1。。。13(典型2秒)

10、温度梯度:4/s

11、初始化时间:约18s

12、接插件:M12plug-in connection,5-pole

机械参数

13、耐压:100bar

14、防护等级:IP67when plugged in)

15、材质:外壳:不锈钢

          探头:不锈钢

16、重量:0.2Kg

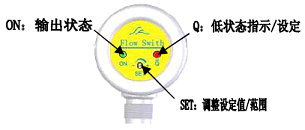

六、面板介绍

调节设定

1、根据说明书要求,正确对此产品进行安装和连线

2、通电后,使介质以需要检测的流速(流量)流经传感器;

3、待流速稳定后,调节“SET”螺丝,使流量开关从Q状态(红灯亮)刚好转入ON状态(绿灯亮)。

注:ON指示灯表示输出状态;

4、重复上一步骤,完成精确设定;

5、完成设定。

七、安装

基本安装方法是将其插入到管道上,并使探头充分与被测介质相接触。实际安装时应遵循以下几个原则:

1、水平安装:

当安装在水平管道的上端时,应保证介质是满管,以防探头只接触到空气而未接 触到介质。

2、倒装:

当安装在水平管道的下端时,应保证管道底部没有沉淀物,以免探头被沉淀物覆盖而无法与探头充分接触。

3、侧装:

当安装在管道侧面时,安装位置应避开沉淀物和空气。

4、垂直安装:

当垂直安装时,应装在由下至上流动的管段上。

连接头焊接尺寸:

(仅供参考)

七、选型表

90

41

12

E

D

R

Y

Q

详述

热式流量监控器

9012系列(分离型)

9041系列(经济型)

9015系列(标准型)

9052系列(显示型)

G12

接口螺纹G1/2

G14

接口螺纹G1/4

E

外螺纹

D

直流24V±20%供电

A

交流220V供电

R

继电器输出

P

PNP输出

N

NPN输出

S

模拟量输出

O

常开输出

C

常闭输出

Y

常开+常闭输出(SPTD

N

模拟量输出

Q

接插件式

C

直接附线式

附件说明

CE

05

-

F

I

02

详述

CS

自接线式

CE

附线式

04

-

4

05

-

5

F

母插头

I

直头

L

弯头

02

2

NA

需要长度
