一、概述

JLK型导叶位置开关既是水轮机导叶位置开关又叫接力器开关。主要用于水电站反映水轮机导叶开度位置。通过装置中的接点与二次回路连接，可实现机组控制自动化。

二、特点和结构原理

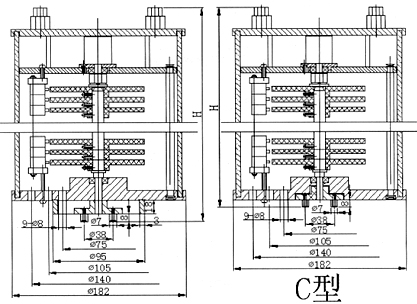

    本装置主要由接点组、凸轮组、及传动装置、接线端子等组成。可根据控制需要，松开项丝移动凸轮至要求位置锁紧顶丝即可。当主轴传动带动凸轮的内外轮转动使微动开关接点动作，达到开关触点切换的目的，并发出相应的信号，实现自动控制。本装置凸轮可360度旋转，侧面顶丝锁定，安装调整简便，定位精度高，可靠性好。

三、技术参数

1)、微动开关触点数据：AC380V、3A；DC220V、1．5A；DCllOV、3A：

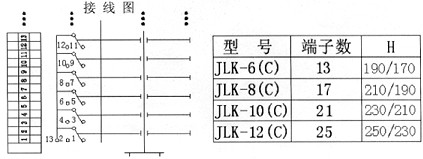

    2)、接点组：6、8、10、12对(可用户自定)。
