  18.5、AFN80-64智能模式火灾报警控制系统
18.5、AFN80-64智能模式火灾报警控制系统

一、概述

    AFN80-64为64点(智能模式)是在总结多年研制和生产火灾报警控制系统的基础上,广泛应用现代火灾自动报警控制技术的最新成果,将传感技术、计算机自控技术、信号处理技术、数字通讯技术、现代中央处理器技术相结合,最新推出的针对小型应用场合的智能火灾报警控制器。

AFN80(智能模式)火灾报警控制器配套的探测器、控制模块用分布智能模式和专用微计算机技术,控制器和探测器之间可方便实现多功能双向信息传递,即火灾报警控制器可以向探测器、控制模块发出控制指令,同时探测器、控制模块也能向控制器传送报警信息、故障信息及维护信息。

    AFN80(智能模式)火灾报警控制器配套的探测器是赋安最新一代探测器,其内置CPU具有自我诊断检测功能,检测诊断结果可存储在探测器内,通过控制器或计算机读取存储的资料。此外本系统具有不同信息传送优先级别,可大大提高系统的工作效率和可靠性。

AFN80(智能模式)火灾报警控制器的工作模式具有智能化特性。

AFN80(智能模式)系统采用二总线制,所有探测器、控制模块、地址编码手动按钮,并联在二总线回路上,系统的各种编码信息和地址信息可通过控制器输入,整个系统设计施工简单,同时回路上可增设短路隔离模块(不占地址)使系统在部分短路状态下都能正常工作,大大提高系统的自我保护能力和安全性。

    AFN80(智能模式)是专为小型工程设计的智能火灾报警控制器,回路中智能探测器和监视/控制模块总数最多可达到194点。

    本产品已通过国家消防电子产品质量监督检验中心的产品认证。

二、特性

  1、单智能总线回路,AFN80-194最多可连接194点,常用的有AFN80-64,64点

  2、122*32点阵式液晶,中文字符显示,界面直观明了。

  3、智能特性:

    a. AWACS算法,快速准确地确认和处理火灾及故障信息。

    b. 基于环境和温度变化和自动漂移补偿。

  4、探测器及模块的自动检测。

  5、具有事件记录功能,可记录最近发生的255次事件,掉电不丢失。

  6、系统自带日历/时钟。

  7、可连接LED、LCD或地图式楼层显示盘。

  8、可通过FA-5000火灾报警图形监控系统在计算机上显示火灾、故障、联动信息。

  9、可通过网络模块AFN-M1221连接其它赋安系列控制器。

 10、可选择连接针式打印机。

 11、SMT工艺生产,元器件全部由国际著名厂商提供,充分保证质量。

 12、1组可手动控制的继电器输出。

 13、可使用屏蔽、非屏蔽双绞线工程导线。

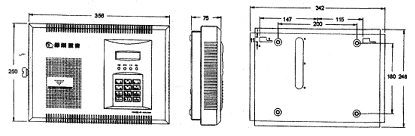

三、安装

  1、在墙壁的合适位置,钻2个直径为φ8、深度约为50mm的圆孔,孔距为262mm。

  2、装入M6膨胀螺栓,用扳手拧紧,使螺栓固定在墙上。

  3、将两个小支架固定在膨胀螺栓上。

  4、将AFN80机箱推入悬持在支架上,将引出线从出线口穿入AFN80(智能模式)底机箱的进线口,然后用一个M3螺钉将AFN80(智能模式)机箱锁到支架上固定。

四、 外部线路的连接

AFN80(智能模式)接线端子说明:

L-:总线负端

L+:总线正端

L-:总线负端

L+:总线正端

GNDRS485总线参考地线

BBRS485总线信号负端

AARS485总线信号正端

AGND:受控24V输出负端

+24Vc:受控24V输出正端

AGND:受控24V输出负端

+24Vc:受控24V输出正端

BGND:常规24V输出负端

+24Vout:常规24V输出正端

JK1:设备继电器常开触点输出

JD1:设备继电器公共触点输出

JB1:设备继电器常闭触点输出

FIR-JB:火警继电器常闭触点输出

FIR-JK:火警继电器常开触点输出

FIR-JD:火警继电器公共触点输出

注:配用智能光电感烟探测器型号:FA1018,配用智能光电感温探测器型号:FA1016

外形尺寸:Φ100Χ48,工作电源DC18-26V,保护面积80m2,监视、报警功耗均300UA

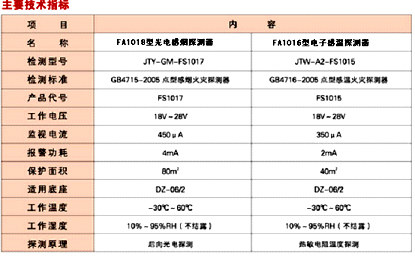

FA1018型光电感烟探测器、FA1016型电子感温探测器

FA1018型光电感烟探测器、FA1016型感温探测器可配接AFN80AFN100FS5050等火灾报警控制器。

性能特点

1 内置高性能CPU两总线无极性连接 电子编码、自动ID识别

2 使用红色指示灯,火警时常亮,内嵌式底座,接触可靠,绝不会脱落

3 极强的抗电磁干扰性能,自动干扰识别技术和滤除技术,独特的总线保护技术

4 自动环境参数漂移补偿,针对火灾产品的特点自主研发的两总线通讯协议

5 非破坏性总线信号仲裁技术(专有技术),多址群集命令,提高通讯效率,增强通讯性能

6 双校验和即时交互式通讯技术(专有技术),高效可靠

7 数据位双识别双校验(电平和时间),可靠性更高

8、 后向光电探测技术,对各种火灾烟雾均有良好的响应能力

9 极强的抗灰尘性能,沉积灰尘不影响报警灵敏度

10、清洗和维护简单

11、外形尺寸:Φ100*36.5mm
