一、产品参数：
行程范围：1,,000-2,500mm任选
可选信号：
1）模拟信号：电阻型、电流型、电压型
2）数字信号：脉冲型
线性精度：（精密型）0.08%~0.2%FS； 重复精度：0.01%FS～0.005%FS；
产品型式：电流型（4～20mA；或20～4mA）；电压型（0～10Vdc；或10～0Vdc）
电阻型（0～5kΩ；或0～10 kΩ）；脉冲型（增量型/绝对型）,RS485
温度范围：-50-120°C 防震系数：50g
弹力系数：400g～500g 有效寿命：500万次往复行程；
保护等级：IP67
供电电压：24VDC(脉冲型供电电压：5~24VDC)
二、产品安装注意事项：
1、利用安装支架或底部4个固定螺丝孔，依现场及机器安装空间设施需要，选择正确的方位直接安装。
2、安装时须注意牵引绳出线角度，即尽量使牵引绳由出线口至移动部位之机构，于工作时直线滑动，尽量保持最小角度偏差(容许偏差±3°)，以确保测量精度及牵引绳之寿命。长行程垂直安装时，推荐拉绳尺本体安装在下部，牵引绳向上牵引。
3、牵引绳为不锈钢绳，请勿使其受外力的割伤、烧损、撞击等，过量的粉尘、积屑、酸碱性环境足以破坏内部测量元件，导致运转不顺畅、降低测量精度甚至过早损坏。
4、未安装于工作台或固定座前，请勿用手或是其他物体将牵引绳拉出并让其瞬间自行弹回。此举将造成牵引绳断裂，伤害本体结构及人身安全，甚至会伤及眼球。
5、本产品的牵引运动的瞬间加速度应≤0.5米/秒2绝对速度应≤1米/秒,超出上述速度和加速度范围，会降低产品的可靠性和使用寿命，甚至造成牵引绳断裂，恕本公司承担此范围以外的责任。
6、若使用于非直线运动的机构，请加装适当的滑轮，将曲线运动约束于直线运动。

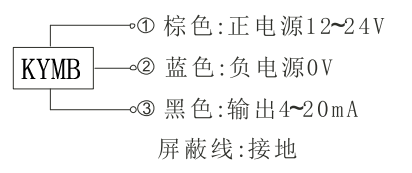

三、产品接线图
模拟信号4~20mA输出型（三线制）

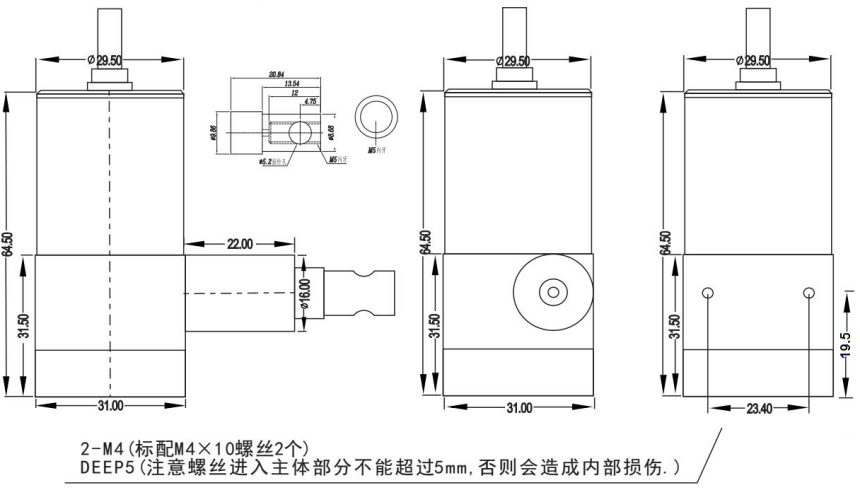

四、外形安装尺寸
|
